Одноканальный/четырёхканальный универсальный пульт дистанционного управления
2026-10-16
I. О самом продукте
● Модель продукта: JCC-Z1001/JCC-Z1002
● Описание продукта:
В данной серии продуктов модель JCC-Z1001 имеет одноканальную конструкцию и поддерживает гибкое подключение УКВ-радиостанций различных производителей; модель JCC-Z1002 представляет собой усовершенствованную четырехканальную версию, способную одновременно управлять четырьмя радиостанциями разных производителей, что значительно повышает гибкость и расширяемость системы. Параметры интерфейсов обеих моделей можно свободно настраивать с помощью специального программного обеспечения, что обеспечивает идеальную совместимость с различными моделями радиостанций, снижает сложность эксплуатации и сокращает затраты на техническое обслуживание.

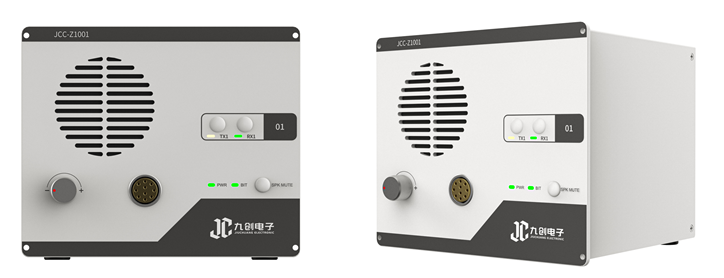

Схематическое изображение одноканального пульта дистанционного управления

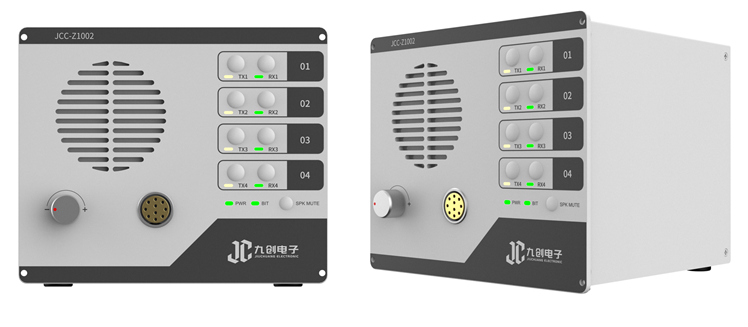

Схематическое изображение корпуса четырёхканального пульта дистанционного управления
● Технические характеристики
| Выдача звукового сигнала | |
| Уровень входного сигнала микрофона | ≥2mVrms/250Ω |
| AGC | +30 дБ (уровень входного сигнала микрофона 2 мВрмс) |
| Аудиовыход | от -30 дБм до +6 дБм/600 Ом (регулировка с шагом 1 дБ через последовательный порт RS232) |
| Частотная характеристика звука | Диапазон 300 Гц–3400 Гц (отклонение от 1000 Гц не превышает ±2 дБ) |
| Искажение звука | ≤2% |
| Прием аудиосигнала | |
| Динамический диапазон ввода | -24dBm~0dBm/600Ω |
| Выход для наушников | ≥1.5mW/150Ω |
| Выход на динамики | ≥1 Вт/82 (регулировка в диапазоне от 0 до 1 Вт) |
| Частотная характеристика аудиоприемника | Диапазон 300 Гц–3400 Гц (отклонение от 1000 Гц не превышает ±2 дБ) |
| Искажения при приеме аудиосигнала | ≤2% |
| Сигнал на входе для записи | |
| Импеданс | Симметричный выход 600 Ом |
| Уровень | -20 дБм ~ 0 дБм (амплитуда регулируется через последовательный порт (RS232)) |
| Источник питания | |
| Вход постоянного тока | 24V±1.0V |
| Потребляемая мощность | ≤24W |
| Приспособленность к окружающей среде | |
| Температура хранения | -40°C~+75°C |
| Температура в рабочей зоне | -25°C~+70°C |
| Вес | <1.8kg |
| Конструктивные размеры | 160 мм (ширина) × 133,5 мм (высота) × 168,2 мм (глубина) |
● Основные функции
a) Имеет 10-контактный разъем Lemo для наушников с микрофоном, включающий вход PTT;
b) Имеет функцию громкоговорителя;
c) Имеет индикатор питания и индикатор результатов самодиагностики; индикатор питания светится зеленым цветом; при нормальных результатах самодиагностики пульта дистанционного управления индикатор самодиагностики светится зеленым цветом, при ненормальных результатах — красным;
d) Имеет функцию регулировки громкости приема;
e) На каждом канале имеются отдельные кнопки включения передачи (TX) и приема (RX), всего 8 кнопок включения; при включении TX или RX загорается соответствующий индикатор;
f) На каждом канале имеются отдельные индикаторы передачи и приема, которые светятся зеленым цветом;
g) Каждый интерфейс дистанционного управления может работать независимо;
h) Каждый канал оснащён функцией вывода звука для записи;
i) Имеются два входа питания (основной и резервный); питание подается постоянным током;
j) Имеется интерфейс настройки (последовательный порт RS232), служащий для ввода внешних параметров и обновления программного обеспечения;
k) Тип дистанционного управления для каждого интерфейса радиостанции может настраиваться через внешний интерфейс RS232;
l) Амплитуда выходного аудиосигнала на передаче каждого интерфейса дистанционного управления радиостанцией может настраиваться через интерфейс конфигурации (последовательный порт RS232) (амплитуда принимаемого аудиосигнала регулируется с помощью регулятора громкости приема);
m) Аудиосигнал, принимаемый пультом дистанционного управления от интерфейса дистанционного управления радиостанции, одновременно выводится на разъемы динамиков и наушников;
n) Динамик оснащён функцией отключения звука одним нажатием;
o) Поддерживается произвольная комбинация включения передачи (TX) и приёма (RX) для каждого канала, то есть можно как использовать отдельный канал в режиме односторонней передачи, одностороннего приёма или приёма-передачи, так и работать в режимах передачи и приёма с произвольными комбинациями из 2, 3 или 4 каналов;
p) когда прием (RX) на канале не включен, но сигнал SQL пульта ДУ для соответствующего канала активен, индикатор приема на этом канале продолжает гореть, чтобы уведомить пользователя о поступлении принимаемого сигнала;
q) При работе в комбинации нескольких каналов звук передачи одновременно выводится на каналы, входящие в комбинацию, а звук приема выводится в виде микса на динамики и наушники;
r) Прошивка всего пульта дистанционного управления может быть обновлена с помощью программного обеспечения для настройки (по последовательному порту RS232).
● Сферы применения и особенности
Системы связи в гражданской авиации (преимущественно наземно-воздушная связь)
Приборы и испытательное оборудование
Различные портативные устройства
Автомобильное и бортовое оборудование
Универсальность (совместимость с основными моделями УКВ-радиостанций как отечественного, так и зарубежного производства)
Высокая помехоустойчивость (обеспечивает надёжную связь в сложных условиях)
Компактные размеры и небольшой вес
II. Общая информация
●Упаковка и транспортировка
Блок дистанционного управления помещается в полностью укомплектованную упаковочную коробку и транспортируется автомобильным транспортом.
●Отгрузка и образцы
Отгрузка осуществляется в течение 30 дней после подтверждения сторонами договора.
●Послепродажное обслуживание и расчёты
Гарантийный срок — 2 года, пожизненное послепродажное обслуживание, расчёты в юанях.
