Радиостанция Tian’ao для связи в диапазоне УКВ

I. О самом продукте
● Модель продукта: SPMH-1000
● Описание продукта:
Радиостанция УКВ-диапазона для связи «земля-воздух» SPMH-1000/T/R (с функцией VOIP) работает в диапазоне частот от 118 МГц до 136,975 МГц и поддерживает стандартную голосовую связь с амплитудной модуляцией (AM). Данная радиостанция является важной составной частью системы наземно-бортовой связи в гражданской авиации. В сочетании с бортовыми радиостанциями и наземными антенно-питающими системами она обеспечивает наземно-бортовую связь, а также управление и наведение в рамках системы управления воздушным движением в гражданской авиации.

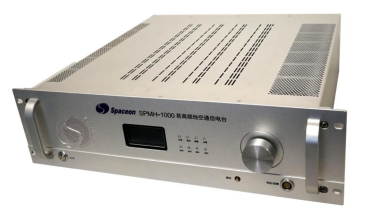

Внешний вид изделия

● Основные функции
 Поддержка голосовой и данных связи в диапазоне частот гражданской авиации;
 Поддержка настройки параметров радиостанции с передней панели, наличие функции локального управления радиостанцией;
 Поддержка загрузки параметров через порт Ethernet, функция обновления программного обеспечения;
 Наличие функции удаленного управления/мониторинга радиостанции;
 Имеет функцию автоматического переключения между основным и резервным устройствами;
 Обеспечивает индикацию уровня сигнала;
 Имеет голосовой интерфейс E&M и интерфейс управления внешним РЧ-фильтром;
 Радиостанция оснащена функцией VOIP, соответствующей стандарту EUROCAE ED137B.

● Общие технические характеристики
①　Рабочая частота: 118 МГц – 136,975 МГц.
②　Ширина канала: 25 кГц, 8,33 кГц.
③　Количество предварительно запрограммированных каналов: 99.
④　Погрешность частоты: ≤±1fc×10⁻⁶
⑤　Функция переключения между основным и резервным устройствами: радиостанция оснащена функцией переключения между основным и резервным устройствами.
⑥　Источники питания
 Переменный ток: 220 В ± 15 %, 50 Гц ± 5 Гц;
 Постоянный ток: 24 В ± 5 В;
Приоритет отдается питанию от сети переменного тока; в случае отключения питания от сети переменного тока устройство автоматически переключается на питание от источника постоянного тока и подает сигнал тревоги; переключение источников питания не влияет на работу радиостанции.

⑦　Время непрерывной работы:
После 24 часов непрерывной работы принтер в режиме «5 часов приема и 1 час передачи» его рабочие характеристики должны соответствовать следующим техническим показателям:
а) выходная мощность: изменение не более 1 дБ;
б) степень модуляции: изменение не более 75 %–100 %;
в) коэффициент искажений: при амплитудной модуляции 85 % коэффициент искажений не более 5 %;
d) погрешность частоты: не превышает ±137 Гц;
e) чувствительность: не более 2,51 мкВ (-99 дБм).
⑧　Потребляемая мощность: при передаче ≤250 Вт; при приеме ≤60 Вт.
⑨　Показатели приспособленности к условиям эксплуатации
 Рабочая температура: от -20 °C до +55 °C; наружные части (антенна): от -40 °C до +55 °C;
 Температура хранения: от -40 °C до +70 °C;
 Относительная влажность: 95 % (при температуре окружающей среды 40 °C).
 Максимальная высота над уровнем моря: ≥3000 метров.

● Параметры излучения
①　Мощность несущей:
a) Вход микрофона: мощность несущей 50 Вт, колебания мощности ±1 дБ, при температуре окружающей среды +1,5 дБ/-2 дБ;
b) Интерфейс E&M: мощность несущей 50 Вт, колебания мощности ±1 дБ, при температуре окружающей среды +1,5 дБ/-2 дБ.
②　Диапазон регулировки мощности: от 5 Вт до 50 Вт, с шагом 1 дБ.
③　Степень модуляции:
a) вход микрофона: AM 85 %;
b) интерфейс E&M: AM 85 %.
④　Искажения модуляции: при амплитудной модуляции 85 % искажения должны быть менее 5 %.
⑤　Гармоники: не более -85 дБc.
⑥　Паразитные излучения: не более -85 дБc.
⑦　Защита передатчика
a) Защита от коэффициента стоячей волны: при открытой или размыкающей нагрузке антенны усилитель мощности передатчика не должен выходить из строя; при коэффициенте стоячей волны на антенном выходе выше 6 усилитель мощности передатчика не должен выходить из строя;
b) Защита от перегрева: передатчик должен быть оснащён функцией защиты от перегрева;
c) Ограничение длительности непрерывной передачи при нажатии кнопки PTT: после непрерывного нажатия кнопки PTT в течение 5 минут (время можно выбрать в диапазоне от 0 до 5 минут) должна срабатывать функция автоматического прекращения передачи.

Характеристики приёма
①　Чувствительность
a) Выход наушников: ≤-105 дБм/1,26 мкВ (AM 30 %, SINAD 12 дБ);
b) Разъём E&M: ≤-105 дБм/1,26 мкВ (AM 30 %, SINAD 12 дБ).
②　Чувствительность в режиме подавления шума
1,26 мкВ (-105 дБм), (S+N)/N = 10 дБ, диапазон регулировки порога подавления шума более 20 дБ.
③　Гистерезис подавления шума: 2 дБ–6 дБ.
④　Уровень внутреннего шума
При входном радиочастотном сигнале с частотой модуляции 1 кГц, степенью модуляции 30 % и уровнем 1 мВ отношение сигнал/шум на аудиовыходе превышает 30 дБ.
⑤　Радиочастотная АУР
При изменении уровня входного радиочастотного сигнала от 1,26 мкВ (-105 дБм) до 500 мВ (7 дБм) изменение уровня аудиовыхода не превышает 3 дБ. При увеличении уровня радиочастотного сигнала до 1 В (13 дБм) приемник должен обеспечивать аудиовыход и передавать разборчивый сигнал.
⑥　Уровень аудиовыхода
a) При входе радиочастотного сигнала с частотой модуляции 1 кГц, степенью модуляции 85 % и уровнем 1 мВ максимальный уровень аудиовыхода на динамик и наушники должен составлять не менее 0,5 Вт и 3 В соответственно и регулироваться на панели приёмно-передающего устройства;
b) E&M-интерфейс: импеданс 600 Ом, симметричный, регулируемый внутри устройства в диапазоне от -20 дБм до +0 дБм;
c) Разъем для записи: импеданс 600 Ом, симметричный, регулируемый внутри устройства в диапазоне от -20 дБм до +0 дБм.

II. Общая информация
● Упаковка и транспортировка
Упаковка в деревянные ящики, наземная транспортировка.
● Отгрузка, образцы
Отгрузка в течение 30 дней после подтверждения сторонами договора.
● Послепродажное обслуживание, расчеты
Гарантийный срок — 2 года, пожизненное послепродажное обслуживание, расчеты в юанях.

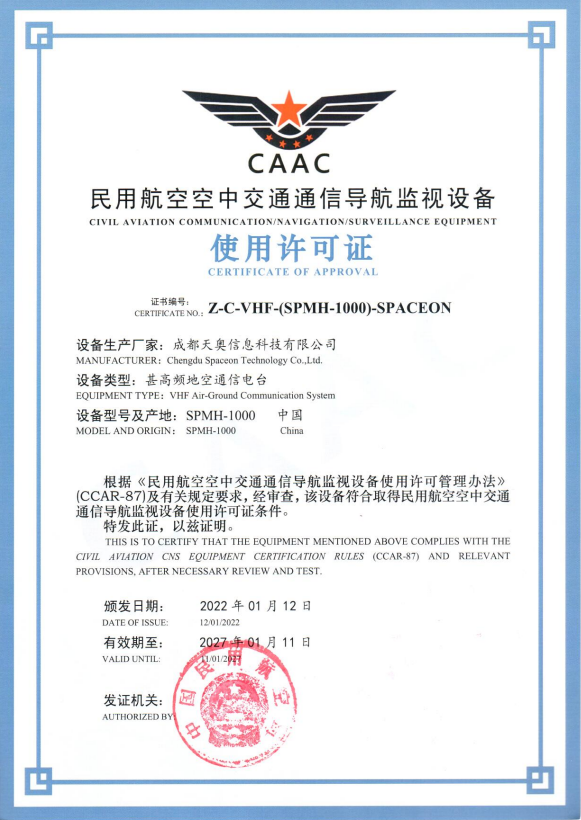

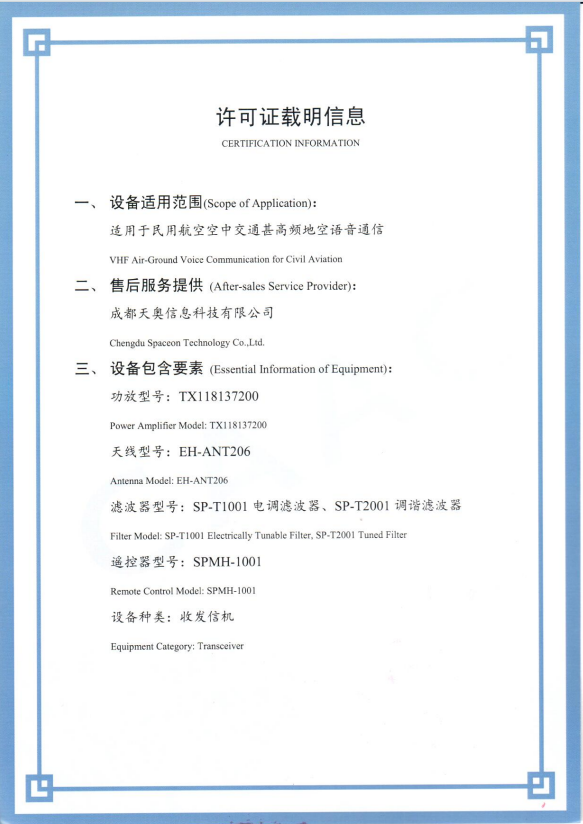

● Сертификация

Разрешение на эксплуатацию в гражданской авиации
