Фильтр с электронной регулировкой для ультравысоких частот
2026-10-22
I. О самом продукте
● Модель продукта: JCC-Z1006
● Описание продукта:
Модель JCC-Z1006 представляет собой электронно-настраиваемый фильтр, специально разработанный для систем совместной связи «земля-воздух» и сценариев использования одной антенны несколькими передатчиками. Его основные функции включают:
Подавление интермодуляционных помех: с помощью технологии электронной настройки блокируются сигналы интермодуляционных помех в определенных частотных диапазонах (например, основная частота интермодуляции третьего порядка), что обеспечивает четкость связи.
Повышение степени развязки системы: при использовании общей антенны для нескольких передатчиков уменьшает перекрестные помехи, вызванные нелинейными эффектами, и усиливает развязку между передатчиками;
Динамическая адаптация частоты: по сравнению с моделями с ручной настройкой поддерживает быструю электронную настройку, что делает его подходящим для сценариев, требующих гибкой регулировки частотного диапазона.
● Технические характеристики
| Диапазон частот | 117,975 МГц – 137 МГц (стандартный диапазон частот для гражданской авиации, возможно расширение до 30–300 МГц по заказу) |
| Обратные потери мощности | ≥20 дБ (что соответствует VSWR ≤ 1,22) |
| Потери при подключении | ≤2.0dB |
| Подавление запрещенной зоны | ≥15 дБ (за пределами диапазона ±500 кГц от центральной частоты) |
| Мощность, которую может выдержать | ≥200 Вт (непрерывная несущая) |
| Входное и выходное сопротивление | 50Ω |
| Вес | ≤18Kg |
| Рабочая температура | от -20 °C до +50 °C (гарантированный диапазон) |

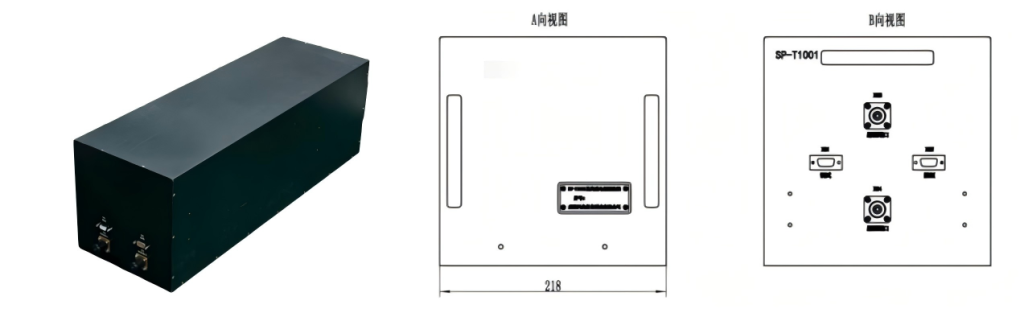

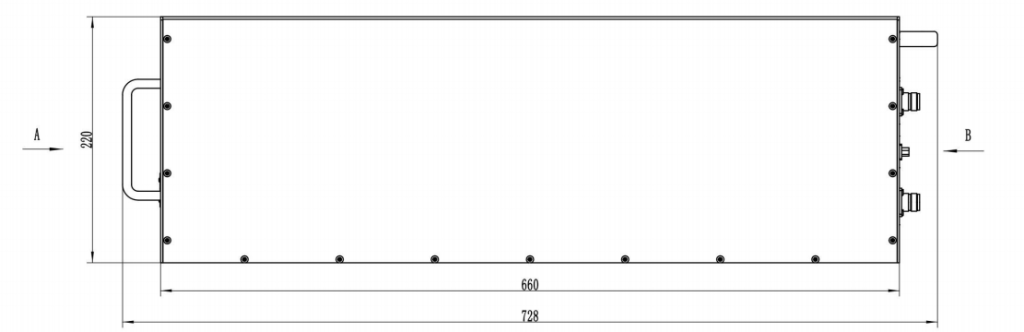

| Габаритные размеры | 560 мм × 220 мм × 218 мм (±0,2 мм) (без монтажного кронштейна). Конкретные габаритные размеры могут отличаться в зависимости от выбранной конфигурации. |
● Сферы применения
Системы связи в гражданской авиации
Приборы и испытательное оборудование
Различные портативные устройства
Автомобильное и бортовое оборудование
II. Общая информация
●Упаковка и транспортировка
Упаковка в деревянные ящики, наземная транспортировка.
●Отгрузка и образцы
Отгрузка в течение 30 дней после подтверждения сторонами договора.
●Послепродажное обслуживание и расчеты
Гарантийный срок — 2 года, пожизненное послепродажное обслуживание, расчеты в юанях.
