ВЧ-настраиваемый фильтр
2026-09-18
I. О самом продукте

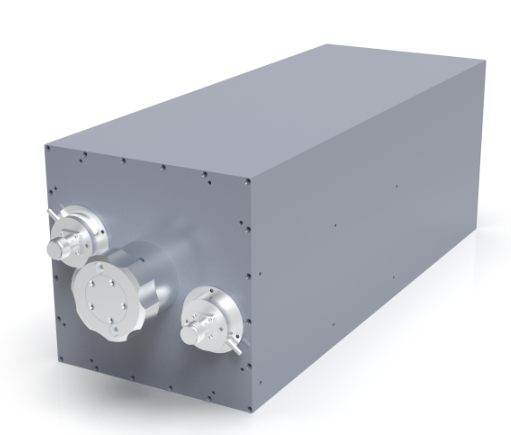

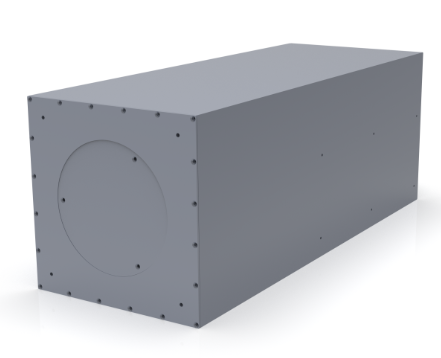

● Модель: JCC-Z2001
● Описание продукта:
Настраиваемый фильтр УКВ типа JCC-Z2001 — это ручной настраиваемый фильтр, специально разработанный для систем УКВ-связи «земля-воздух», который в основном используется для повышения электромагнитной совместимости и помехоустойчивости многоканальных систем связи. Данный продукт используется в комплекте с УКВ-радиостанциями, устанавливается между радиостанцией и антенной и позволяет эффективно подавлять внеполосные помехи, интермодуляционные помехи, а также повышать степень развязки между передатчиками.
В основном применяется в системах УКВ-связи, предъявляющих высокие требования к стабильности частоты и подавлению помех, и особенно хорошо зарекомендовал себя в гражданской авиации, сфере общественной безопасности и в сложных электромагнитных средах. Благодаря ручной настройке он подходит для систем с фиксированным диапазоном частот или систем, требующих длительного технического обслуживания.
● Имеющиеся функции
a. Функция подавления помех в голосовой связи в диапазоне гражданской авиации;
b. Функция ручной настройки частоты фильтра;
c. Функция ручной регулировки коэффициента подавления фильтра.
● Технические характеристики
| Рабочая частота | 117.975MHz～137MHz |
| Потери при подключении | ≤1.5dB |
| Обратные потери мощности | ≥20 дБ (при VSWR ≤ 1,22) |
| Подавление запрещенной зоны | ≥15 дБ (относительно центральной частоты ±500 кГц) |
| Мощность, которую может выдержать | ≥200 Вт (непрерывная несущая) |
| Входное и выходное сопротивление | 50 Ом (гарантированное проектное значение) |
| Вес | ≤7.5kg |
| Рабочая температура | от -20 °C до +55 °C (гарантированный диапазон) |
| Температура хранения | от -40 °C до +75 °C (гарантированный диапазон) |
| Внешние интерфейсы | В качестве радиочастотного разъема используется разъем типа N |
II. Общая информация
● Упаковка и транспортировка
Упаковка в деревянные ящики, наземная транспортировка.
● Отгрузка, образцы
Отгрузка в течение 30 дней после подтверждения сторонами договора.
● Послепродажное обслуживание, расчеты
Гарантийный срок — 2 года, пожизненное послепродажное обслуживание, расчеты в юанях.
