Одно-/двухкамерный согласованный фильтр
2026-09-18
I. О самом продукте
● Модель продукта: JCC-Z2002/1 — однокамерный настраиваемый фильтр / JCC-Z2002/2 — двухкамерный настраиваемый фильтр
● Описание продукта:
ВЧ-настраиваемый фильтр модели JCC-Z2002 — это ручной настраиваемый фильтр, специально разработанный для систем УКВ-связи «земля-воздух», который в основном используется для повышения электромагнитной совместимости и помехоустойчивости многоканальных систем связи. Данный продукт используется в комплекте с УКВ-радиостанциями, устанавливается между радиостанцией и антенной и позволяет эффективно подавлять внеполосные помехи, интермодуляционные помехи, а также повышать степень развязки между передатчиками.
В основном применяется в сценариях связи в диапазоне УКВ, где предъявляются высокие требования к стабильности частоты и подавлению помех, и особенно хорошо зарекомендовал себя в гражданской авиации, сфере общественной безопасности и в сложных электромагнитных средах. Его ручная настройка подходит для систем с фиксированным диапазоном частот или систем, требующих длительного технического обслуживания.

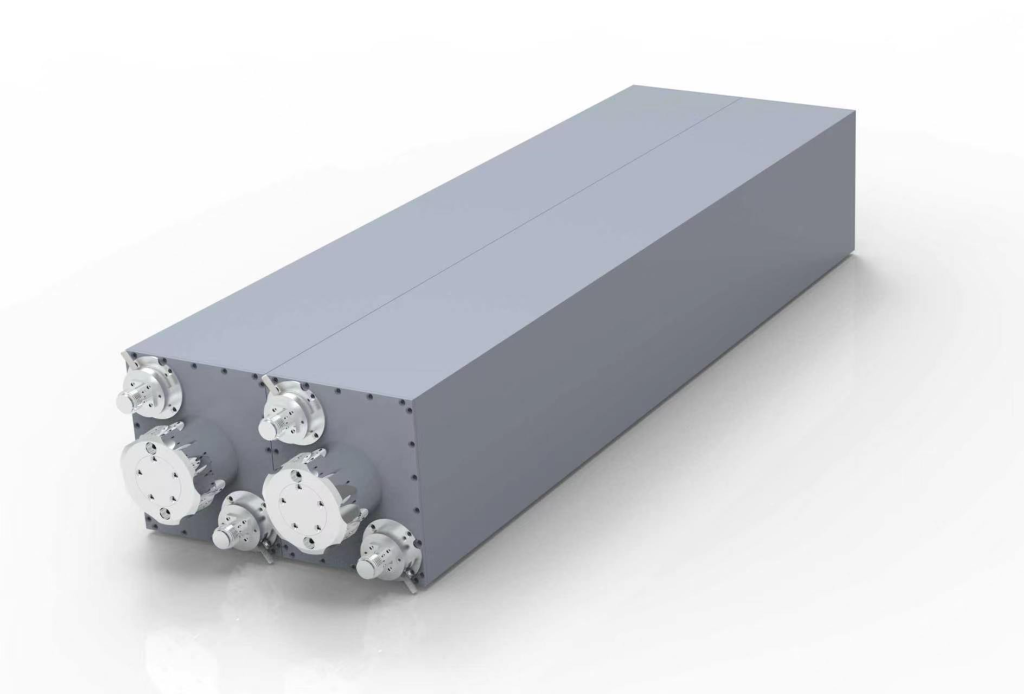

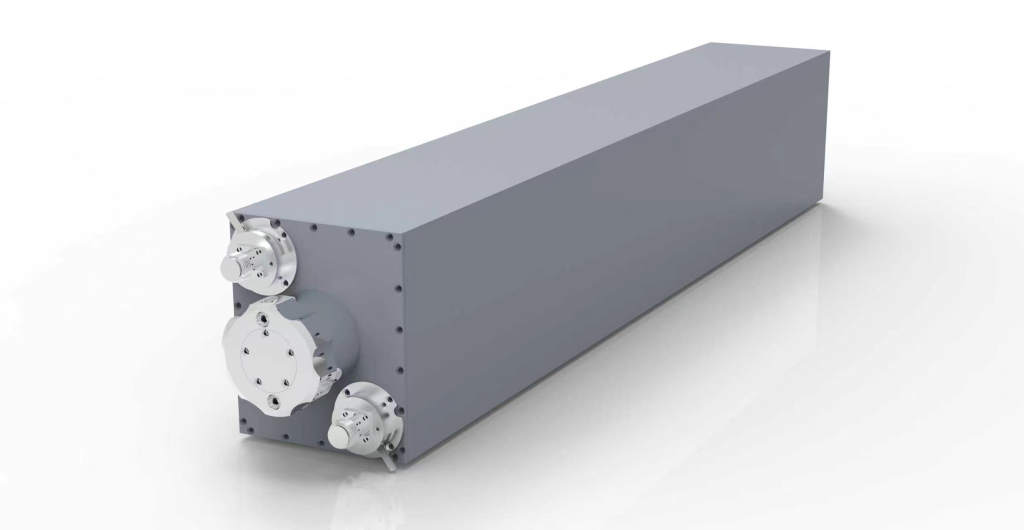

Данная модель выпускается в двух вариантах: с одной или двумя камерами, которые можно приобрести по выбору или заказать по индивидуальному проекту.

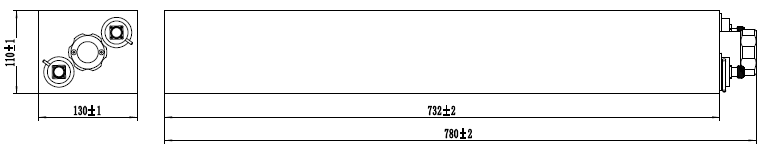

Чертеж габаритных размеров однокамерной конструкции (если допуски на размеры не указаны, применяются требования стандарта GB/T 1804-m)

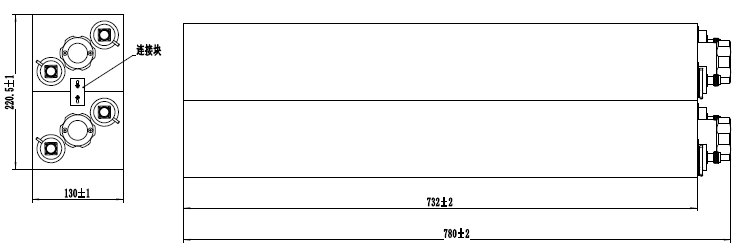

Чертеж габаритных размеров двухкамерной конструкции (если допуски на размеры не указаны, применяются требования стандарта GB/T 1804-m)
● Технические характеристики
| Рабочая частота | 117.975MHz～137MHz |
| Потери при подключении | ≤1,5 дБ (однокамерный), ≤3,0 дБ (двухкамерный) |
| Обратные потери мощности | ≥20 дБ (при VSWR ≤ 1,22) |
| Подавление запрещенной зоны и вносимые потери | Одноканальный: ±500 кГц, затухание 11 дБ;Одноканальный: ±500 кГц, затухание 11 дБ; |
| Мощность, которую может выдержать | ≥100 Вт (непрерывная несущая) |
| Входное и выходное сопротивление | 50Ω(гарантированное проектное значение) |
| Вес | Однокамерный корпус ≤ 10 кг |
| Рабочая температура | от -20 °C до +55 °C (гарантированный диапазон) |
| Температура хранения | от -40 °C до +75 °C (гарантированный диапазон) |
| Внешние интерфейсы | В качестве радиочастотного разъема используется разъем типа N |
II. Общая информация
● Упаковка и транспортировка
Упаковка в деревянные ящики, наземная транспортировка.
● Отгрузка, образцы
Отгрузка в течение 30 дней после согласования сторонами договора.
● Послепродажное обслуживание, расчеты
Гарантийный срок — 2 года, пожизненное послепродажное обслуживание, расчеты в юанях.
